產品說明
一、概述
智能無功功率動態補償裝置，采用電力電子投切開關電容技術及隨機無功功率直接取樣技術，具有抗涌流、抗干擾、工作可靠、抗操作過電壓等特點，特別適用于城鄉電網的無功功率補償，油田快速補償，工礦企業內部電網的無功功率補償。可以安裝在10/0.4kV或0.6/0.4kV的戶外柱上變壓器的電桿上，用途廣泛。
同時，該裝置具有實時監控顯示三相電力參數功能，能隨時顯示電路中三相電壓、電流、功率因數、頻率、有功功率、無功功率，諧波失真度。具有RS485接口，接MODBUS/JBUS接口等功能，行協議規約和上位機通訊聯絡。
XZW無功功率補償裝置，還具有短路保護、過載保護、漏電保護功能，還具有綜合配電柜的特點，該裝置是國內領先的無觸點動態無功補償裝置。
二、使用環境條件
1、環境溫度：一25℃-+40℃，24小時平均溫度不高于+35℃；
2、空氣相對濕度：最高溫度為40℃時，相對濕度不超過50%，在較低溫度時，允許有較高濕度；
3、海拔高度：不大于2000m；
4、安裝在無劇烈震動和沖擊，無腐蝕性氣體的場所。
三、主要技術參數
1、額定工作電壓400V；
2、額定容量：50kVA、80kVA、lOOkVA、160kVA、200kVA、250kVA、315kVA、400kVA、600kVA；
3、補償容量：225kVar、23kVar、45kVar、60kVar、675kVar、90kVar；
4、補償效果：≥0.95；
5、補償方式：三相平衡補償、三相分相補償；
6、投切方式：1-2、1-2-2、1-2-4-8；
7、投切延時時間 10S一100S；
8、電路保護功能短路、過載、缺相（三相平衡補償時）；
9、漏電保護功能鑒相、鑒幅： （選相）
10、顯示監控功能
?。?）功率因數； ?。?）電流； ?。?）電壓； ?。?）互感器變比； ?。?）無功門限； ?。?）延時； ?。?）過壓門限；
?。?）三相電壓（選項）； ?。?）三相電流； ?。?0）頻率（選項）； ?。?1）有功功率（選項）； ?。?2）無功功率（選項）；
?。?3）有功電度（選項）； （14）無功電度（選項）； （15）總諧波失直度（選項）；

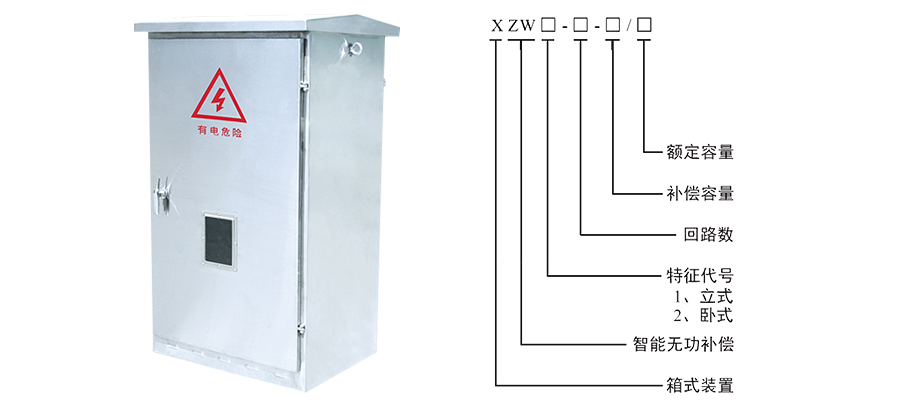

11、外形結構立式/臥式、全不銹鋼外殼/鋼板噴塑外殼。

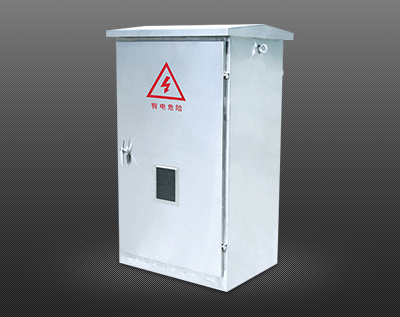

四、結構
箱體結構為立式和臥式、全封閉、前后開門、門框結合處有防水的防水槽，頂部有帽沿形頂蓋，并設有通風道；設有絲網，以防異物侵入；電源部分從上部防水進線孔進線，箱底有出線孔出線，具有防銹、防水、防護等性能。防護等級為IP54。
主要工作原理與操作：
1、三相平衡補償控制原理； （略）
2、分相補償式控制原理； （略）
3、功率因數控制器、面板操作、參數設定與工況選擇；

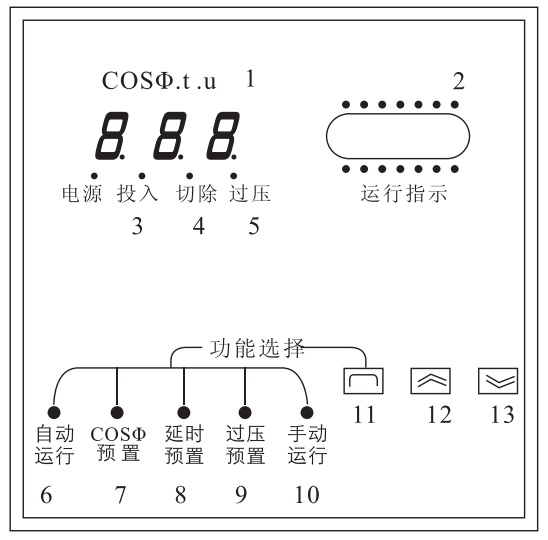

面板如右圖所示：
?。?） LED顯示器：顯示功率因數、預置參數；
?。?）運行指示：顯示電容器組工作階段；
?。?）投入狀態指示：頻閃，將執行電容器投入；
?。?）切除狀態指示：頻閃，將執行電容器切除；
?。?）過壓狀態指示：燈亮，將執行電容器組過壓切除；
（6）自動運行指示燈亮?xí)r自動運行狀態；
（7）cosΦ 預置指示燈亮?xí)rLED顯示器顯示COSΦ 預置；
?。?）延時預置指示燈亮?xí)rLED顯示投切延時預置；
?。?）過壓預置指示燈亮?xí)rLED顯示器顯示過壓門限預置；
?。?0）手動運行指示燈亮?xí)r為手動運行狀態；
?。?1）功能選鍵：循環選擇6一10各項功能；
?。?2）舊遞增鍵電容器組手動投入、參數修改；
?。?3）遞減鍵電容器組手動切除、參數修改。
